两布一膜可以用胶连接吗

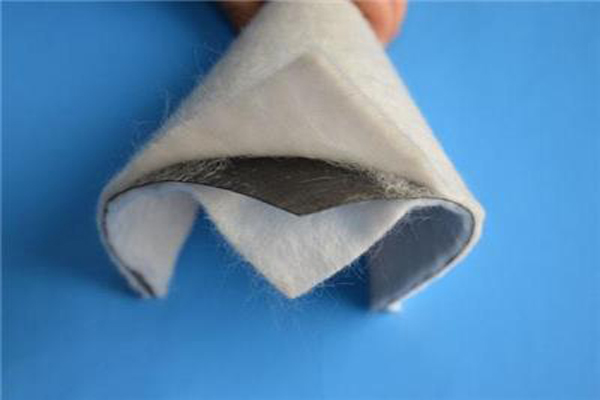

两布一膜有排水、防护与防渗功能，常用在垃圾填埋场、水利渠道及人工湖等工程中。那么，它在施工时可不可以用胶粘接呢？

一、胶接工艺的适用性边界

1、胶接技术原理与材料特性

胶接工艺通过专用胶粘剂使土工膜表面产生分子间作用力，形成连续防渗层。目前主流的KS热熔胶在120-150℃加热后可转化为高黏度流体，它的黏结强度可达3-5MPa，但要满足特定条件：胶层厚度要控制在0.3-0.5mm，固化时间要≥24小时。

2、适用场景

胶接工艺更适用于以下场景：

①异形结构连接，比如管道穿膜、不规则边角处理；

②低温环境下的应急抢修，要配合加热毯辅助固化；

③小面积修补，单次粘接面积≤2m²。

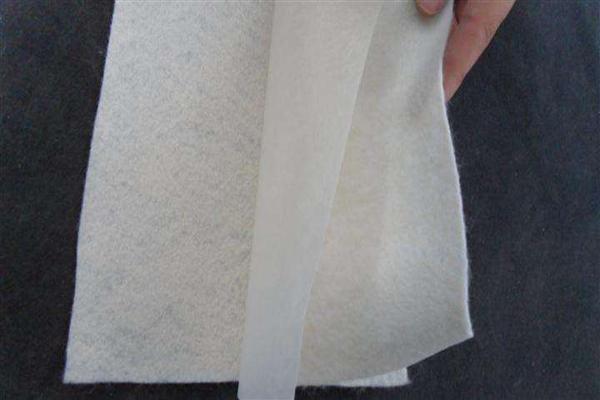

二、胶接施工的关键技术控制

1、界面预处理要求

胶接前要对膜面进行三重处理：

①采用120目砂纸进行机械打磨，让表面粗糙度Ra≥6.3μm；

②使用异丙醇进行脱脂处理，去除油污与氧化层；

③烘干至含水率≤2%。

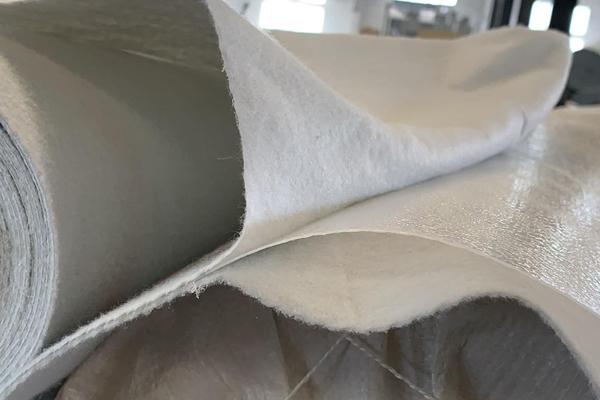

2、施工环境参数控制

胶接作业要满足以下环境条件：温度15-35℃、相对湿度≤70%、风速≤3级。

3、质量控制技术标准

胶接质量检测要执行三重检验：

①剥离强度测试（GB/T 2791-1995），要求≥20N/cm；

②剪切强度测试（GB/T 7124-2008），要达到母材强度的70%以上；

③气密性测试（ASTM D4437），压力衰减率≤0.5kPa/min。
