土工膜气密性试验

土工膜行业动态

dongtai

当前位置:首页 > 土工膜行业动态 > 正文

土工膜气密性试验

山东茂隆新材料科技有限公司 2020-10-26 50037 0


土工膜气密性试验

非破坏性检测:充气(双焊缝)。

  * 双焊缝充气检测:通过检查双缝的气密性来判断其焊接质量好坏的非破坏性检测手段。在气腔内封闭一定压力的气体,通过检测针上附带压力表的变化来判断其气密性。

  * 仪器的组成:压缩装置,能产生0.15--0.20Mpa的压力装有压力表的空心针

  * 程序:充气0.15--0.20 Mpa的压力,保持2分钟以上即为合格;如压力表稳定不住,则一面保持一定的压力,一面对外侧焊缝涂抹肥皂液检验,如无漏气也认为合格(即对另一条漏气焊缝不做处理)。

  其他方法:

  1、由于hdpe土工膜在生产中加入了导电的炭黑,形成了导电层,因此可以使用电火花仪器检测,可以轻松的找到肉眼无法识别的渗漏点,然后进行修补。

  2、堵住焊接缝两边的口,形成密封空间,然后进行气压检测。

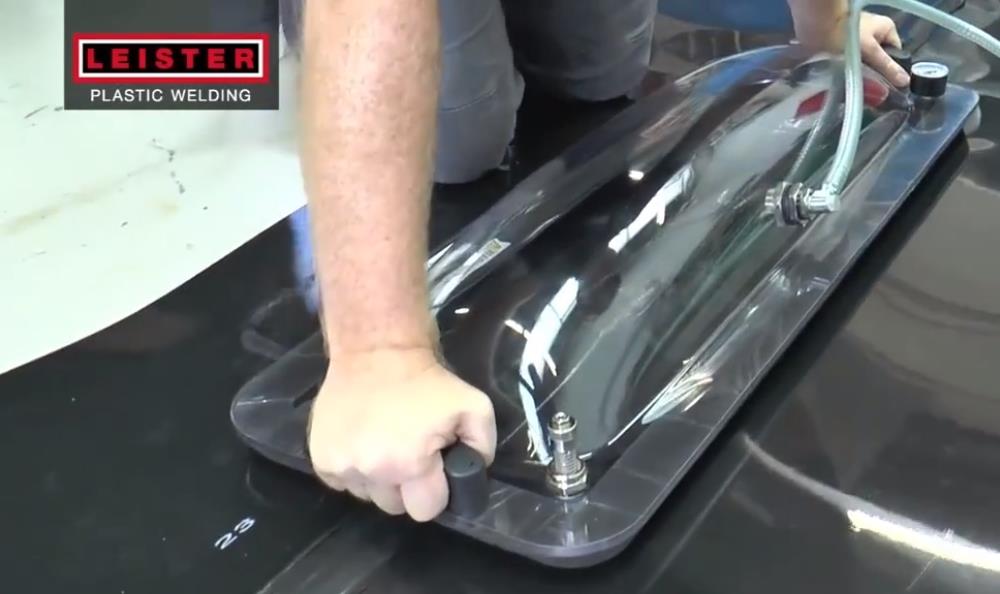

  3、采用真空检测,自制一个真空罩和真空泵,罩在土工膜焊接区域上,然后在真空罩的四周涂抹肥皂液,开启真空泵加压,观察四周是否漏气,然后换个区域,重复以上操作检测。


取消回复发表评论:


留电免费咨询 [5分钟内回电]

Demand feedback
