hdpe膜双缝焊接

HDPE（高密度聚乙烯）膜有非常好的抗渗性、耐腐蚀性和机械强度，常用在水利、环保、建筑等领域的防渗工程中。今天小编来聊一聊膜的双缝焊接，下面一一起看一看吧。

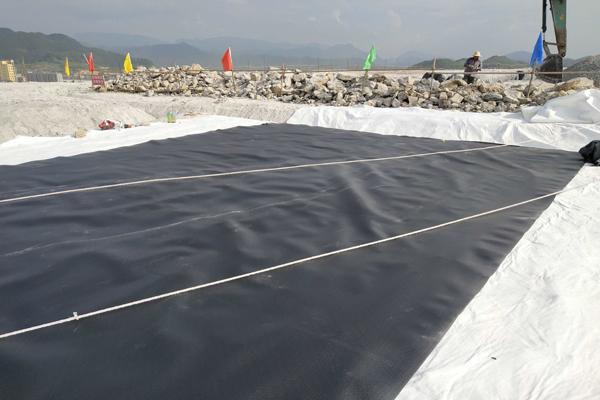

一、HDPE膜双缝焊接施工流程

1、准备工作

（1）检查搭接宽度：HDPE膜焊接接缝的搭接长度一般为80-100mm，确保搭接宽度符合要求。

（2）清理膜面：在焊接前，要对搭接的200mm左右范围内的膜面进行清理，用湿抹布擦掉灰尘、污物，保持膜面清洁、干燥。

（3）设备参数设定：根据经验设定焊接设备的参数，并进行试焊，取300×600mm的小块膜进行焊缝的剪切和剥离试验，如果不低于规定数值，则锁定参数。

2、焊接操作

（1）热合焊机操作：开机后，仔细观察指示仪表显示的温升情况，使设备充分预热。把膜插入焊机时，搭接尺寸要准确，动作迅速。

（2）焊缝监控：司焊人员要密切注视焊缝的状况，及时调整焊接速度，确保焊缝平直整齐。在焊接过程中，如有特殊故障，要及时停机，避免烫坏膜。

（3）特殊条件下的操作：在坡度大于1:3的坡面上作业时，司焊和辅助人员要在软梯上操作，并系好安全带。在陡坡或垂直面处作业时，要在吊篮或直梯上操作，系牢安全带，必要时在坡顶设置固定点，辅助控制焊机的升降。

3、焊接检验

（1）焊缝质量检查：焊接完成后，要对焊缝进行剪切和剥离检验，只能膜被撕坏，不能出现焊口的破坏。

（2）环境限制：当环境温度高于40℃或低于0℃时，不能进行土工膜的焊接。

二、技术要求及注意事项

（1）设备性能：司焊人员必须监控焊机的电源电压，确保在220±11V之内，否则要及时停机检修。

（2）人员资质：从事环境工程作业的HDPE土工膜焊接的司焊人员，必须是中级或中级以上的焊工。初级焊工操作时必须有中级或中级以上焊工在一旁指导、监视。

（3）焊接参数调整：当温度、风速有较大变化时，要及时调整焊接参数，重做试验，确保焊机性能、现场条件、产品质量符合规范要求。

（4）焊缝布局：HDPE膜铺设时要力求焊缝少，焊缝排列方向平行于大坡度，在拐角及畸形地段，尽量减短接缝长度。

从上面可以看出，严格遵守上述施工流程和技术要求，可以提高HDPE膜双缝焊接的质量，确保工程的可靠性和耐久性。
