一文看懂水库建设中铺设土工膜的方案

山东茂隆新材料科技有限公司 2023-08-04 2060


今天小编将为大家介绍一些在水库建设中铺设土工膜的方案,让我们一起来看看吧。

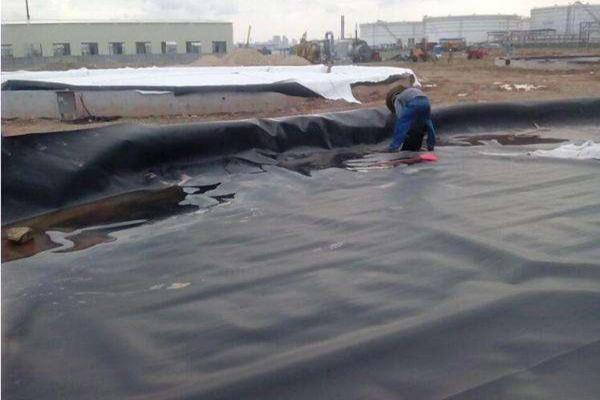

一文看懂水库建设中铺设土工膜的方案  第1张

由于本工程水头较低、透水层深度较小,采用高压喷浆或混凝土防渗墙方案将浪费大量投资。若采用振动沉膜防渗板墙,部分墙体位于原有渠道堤坡上,土质较为坚硬,同时可能存在抛石等原有防冲刷措施的问题,造成振动挤压成槽困难。此外,防渗墙墙段之间的衔接以及防渗墙顶部与围坝坝坡防渗的复合土工膜衔接如果处理不好,将形成整个防渗体系的薄弱环节。因此,垂直铺塑方案更适合本工程。复合土工膜的渗透系数一般为1.0×10-12~1.0×10-11cm/s,考虑施工存在的缺陷以及运行过程中可能产生的破坏情况,我们取渗透系数为1.0×10-10cm/s。根据计算结果,垂直防渗体进入黏土层深度超过2.5m后继续增加深度效果不明显,因此我们确定防渗深度为垂直防渗进入黏土层的2.5m。

根据地质资料,围坝清基线下的土层主要为粉土,并且大部分为液化土层。在粉土层下面,全区域分布着相对不透水的黏性土层。为了防止渗漏问题,本工程采用了粉土液化处理方案,即在粉土开挖后按照筑坝控制指标进行回填。由于本工程的防渗需求并不深,仅需要深入黏土层2.5米,因此可以将传统的开槽机开槽的铺塑方案改为明挖锚固槽垂直铺塑的坝基防渗方案,以实现坝坡防渗和坝基防渗的有效衔接,形成一个整体防渗系统。这种方案施工简便,而且土工膜的长度可以很好地搭接在锚固槽内,从而便于实施,同时也能够保障土工膜的焊接质量。

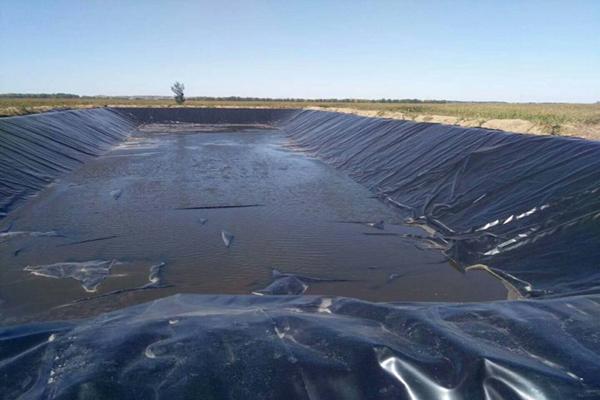

一文看懂水库建设中铺设土工膜的方案  第2张

为了避免周边地下水位升高导致的土地沼泽化和土地盐渍化,具体的方案是先挖除表层粉土层,然后进行锚固槽的开挖。在槽内埋入复合土工膜,并与坝坡防渗复合土工膜连接在一起。锚固槽的深度为2.5m,底部宽度为4.0m。复合土工膜被折叠埋入槽内,并留有一定的变形余量。槽内采用人工回填黏土。此外,为了控制水库周围地下水位,预防生态环境恶化,安排了截渗沟。该截渗沟位于围坝背水侧坡脚的距离约为20m处,其底部宽度为1.5m,深度为3.0m。截渗沟与水库退水渠相连,在水位较高时通过退水渠排出水。由于截渗沟处的最大出逸比降大于黏土允许的水力比降,需要进行反滤排水。在截渗沟的底部和边坡设置了干砌石防护。在干砌石以下按反滤要求设置碎石垫层以及土工布以防止渗透破坏。

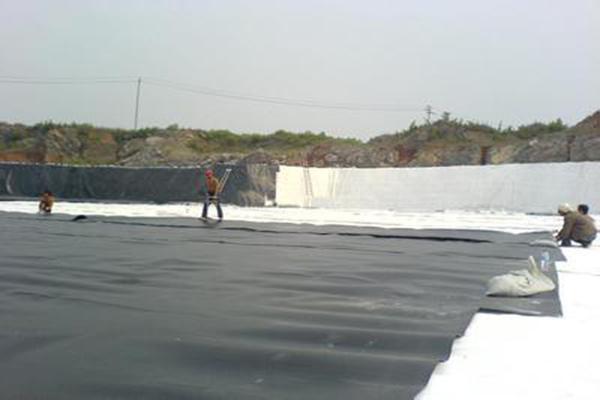

一文看懂水库建设中铺设土工膜的方案  第3张

您已经看到了施工方案,是否理解了呢?希望今天的内容对您有所帮助,如果有任何疑问,请随时联系我们。
