渠道衬砌土工膜作业指导书—复合土工膜拼接分类

6.3、拼接

6.3.1 、复合土工膜拼接分类

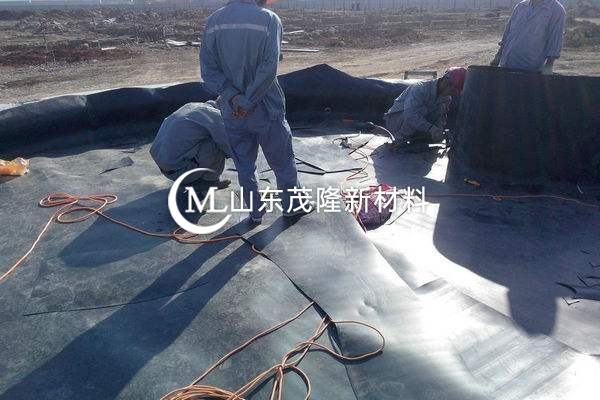

复合土工膜采用热合爬行机焊接，环境气温在 5～35℃之间比较适宜，气温低于 5℃时，必须对搭接面进行加热。土工膜焊接接头采用双焊缝焊接，焊缝宽度 10mm，搭接长度不小于 10cm，焊缝间留有 1cm空腔。

土工膜粘接及拼接分为：

a、土工膜铺设好后，先用胶体将下层土工布粘接牢靠（粘接宽度 10cm 搭接区）；

b、下层土工布粘接好后，将中间土工膜膜体按照搭接 10cm 铺平展好，并用热熔焊枪将膜体焊接，最后进行打压试验，确保焊接的土工膜搭接区不漏气；

c、待土工膜焊接完成并进行了打压检测后，将上层土工布粘接牢靠（粘接宽度 10cm 搭接区），土工膜打压检测针眼孔部位采用橡皮泥进行封堵，确保针眼部位的气压损失量流失降至最小。复合土工膜焊缝处不得出现水渍、 尘土、 油污等污染物， 在焊接前应先处理干净。土工膜焊缝强度不低于母材的 80%，当天铺设应当天焊接完成。

焊缝处土工膜应熔结为一个整体， 不得出现虚焊、 漏焊和超量焊。 联结的土工膜必须搭接平缓、舒展。

在拼接后 2小时内，焊接面不得承受任何拉力，严禁发生错动。

土工膜铺设焊接完成后、 未浇筑混凝土前， 现场施工人员应在土工膜边角和渠坡顶、底角处压紧固定， 并应对为下一个浇筑段预留的土工膜搭接焊接接头边采取包裹等保护，以避免施工中该接头处土工膜被破坏或污染。
