中国第二大水电站——溪洛渡水电站

山东茂隆新材料科技有限公司 2020-11-19 2659 0


工程总投资:792亿元工程期限:2005年——2015年

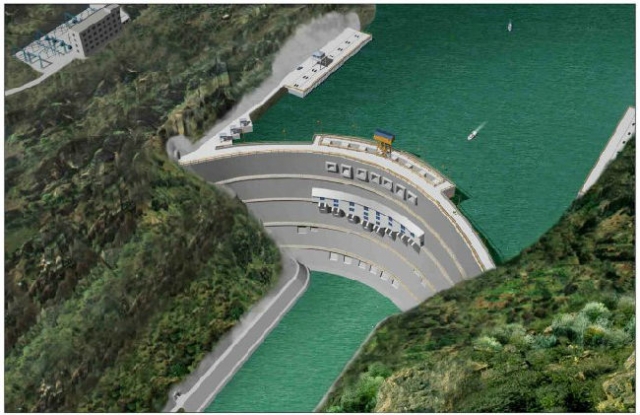

中国第二大水电站——溪洛渡水电站  第1张

溪洛渡水电站位于青藏高原、云贵高原向四川盆地的过渡带

HDPE土工膜是以(中)高密度聚乙烯树脂为原料生产的一种防水阻隔型材料。(密度为0.94g/cm3或以上的土工膜)。HDPE土工膜全称“高密度聚乙烯膜”,具有优良的耐环境应力开裂性能,抗低温、抗老化、耐腐蚀性能,以及较大的使用温度范围(-60--+60)和较长的使用寿命 (50年)。HDPE土工膜全称“高密度聚乙烯土工膜”,具有优良的耐环境应力开裂性能,抗低温、抗老化、耐腐蚀性能,以及较大的使用温度范围(-60--+60)和较长的使用寿命50年,广泛使用在生活垃圾填埋场防渗,固废填埋防渗,污水处理厂防渗,人工湖防渗,尾矿处理等防渗工程。

,地处四川省雷波县与云南永善县接壤的溪洛渡峡谷段。溪洛渡水电站是金沙江下游四个巨型水电站中最大的一个,装机容量与目前世界第二大水电站———伊泰普相当,总装机容量为1260万千瓦,年发电量位居世界第三,为571.2亿千瓦时,相当于三个半葛洲坝,是中国第二大水电站。 溪洛渡水电站是金沙江“西电东送”距离最近的骨干电源之一,也是金沙江上最大的一座水电站。位于金沙江下游云南省永善县与四川省雷波县相接壤的溪洛渡峡谷,枢纽工程的混凝土双曲拱坝,坝高278 米,正常蓄水位600米,总库容115.7亿立方米,调节库容64.6亿立方米,装机容量:1260万千瓦,年平均发电量571.2亿度,工程静态投资459.28亿元,总投资792.34亿元。工程可行性设计 2001 年 12 月完成,于今年 6 月 18 日通过国家计委主持技术论证,正等待国家有关部门审查批准立项建设。 2005年12月26日备受嘱目的我国第二大水电站溪洛渡电站工程正式开工,这成为我国“十五”期间开工的最后一项巨型水电工程,也是金沙江下游梯级电站的第一个开工建设项目,标志着金沙江干流水电梯级开发迈出了实质性步伐。电站2007年11月7日截流,2013年6月首批机组发电,2015年竣工。 这一电站以发电为主,兼有防洪、拦沙、改善下游航运条、环境和社会交等方面的巨大综合效益。电站可保证出力665.7万千瓦,发电量达640亿千瓦时,可增加下游三峡、葛洲坝电站保证出力37.92万千瓦。工程可以减少三峡库区34.1%的入库沙量,与三峡水库联合调度可减少长江中下游分洪量27.4亿立方米。 溪洛渡电站将成为国家“西电东送”战略的骨干电源,对实现我国能能源合理配置、改善电源、改善生态环境有重要作用。华东地区是我国重要的工业基地,工业基础好,但区域内水电比重小,结构不合理,需补充水电,改善电源结构,溪洛渡输送电力电量容易被电网吸收,可全部输送给华中和华东地区。 为了加快金沙江水电资源开发步伐,国家授权中国三峡总公司开发长江金沙江下游河段的乌东德、白鹤滩、溪洛渡和向家坝4座电站。其中溪洛渡电站和向家坝电站于2002年经国家批准立项。中国三峡总公司、云南省、四川省将组建金沙江下游水电开发公司为4个梯级电站的建设业主,实行梯级滚动开发。 金沙江是长江上游河段,全长 3364公里,流域面积47.32万平方公里。金沙江水力资源丰富,蕴藏量达1.124亿千瓦,占全国水能总量的1/6,可开发的水能资源达8891万千瓦,是我国规划的具有重要战略地位的最大的水电基地。位居国家规划的十二大能源基地之首。 随着溪洛渡电站的顺利开工,金沙江水电即将迎来开发高潮,预计这一流域“十一五”期间将有三、四个大型电站开工。

中国第二大水电站——溪洛渡水电站  第2张

溪洛渡水电站施工工地全景溪洛渡大坝坝体比美国的胡佛大坝还要高56米,坝顶长度是其两倍,发电量是其14倍!

中国第二大水电站——溪洛渡水电站  第3张

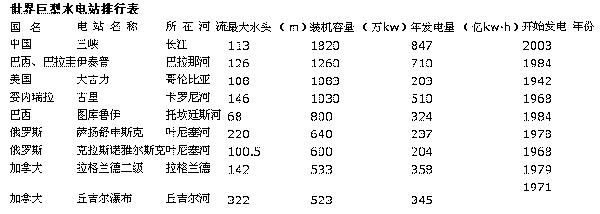

伊泰普水坝位于巴西西南部与巴拉圭和阿根廷的交界处,全长7744米,高196米,比埃及的阿斯旺水坝还大六倍。巴拉那河被其拦截后形成深250米、面积达1350平方公里、总蓄水量为290亿立方米的人工湖。自上世纪70年代经历两次电力能源危机后,巴西政府决定同巴拉圭合作建造当时世界上最大的水电站。大坝于1975年10月起开始建造,1991年5月全部工程完工,耗资183亿美元,水电站发电机组总装机容量为1260万千瓦。 伊泰普水坝对于这两个大量依靠外国石油作为能源的国家来说,在能源供应和经济发展中发挥着举足轻重的作用。伊泰普水电站不仅能满足巴拉圭全部用电需求,而且能供应巴西全国30%以上的用电量,圣保罗、里约热内卢、米纳斯吉拉斯等主要工业区38%的电力来自伊泰普。  大古力水电站(Grand Coulee)位于美国华盛顿州斯波坎市附近,是哥伦比亚河在美国境内最上游的一座梯级水电站。始建于1934年,到1951年完成装机容量197.4万千瓦,是当时世界上最大的水电站。1967年开始扩建,1980年完工,装机总容量达649.4万千瓦。直至1986年后让位于古里水电站和伊泰普水电站,居世界第三位。  大古力电站大坝为混凝土重力坝,坝高168米,坝轴线为直线,长1272米。中间为溢流坝段,长503米,溢洪道11孔,每孔净宽41米,设计泄水能力28300米3/秒。坝体本身设有通航设施,坝址以上集水面积19.2万平方公里,占哥伦比亚河全流域面积的28.7%。坝址平均年径流量963亿立方米。  电站初期工程建有第一厂房和第二厂房,各装9台容量为10.8万千瓦水轮发电机组,第一厂房内还装有3台厂用机组,每台1万千瓦。1967-1978年扩建工程又新建了第三厂房,装有3台60万千瓦机组和3台70万千瓦机组,总容量为390万千瓦。初期安装的机组经重绕线圈后,提高出力至12.5万千瓦,18台发电机合计出力达225万千瓦。电站平均年发电量共计202亿千瓦时,电能用230千伏高压输电线向外输送。此外,大古力水电站计划再装2台70万千瓦常规水轮发电机组和2台50万千瓦的抽水蓄能机组,共240万千瓦,总装机容量将达 888万千瓦。超出力工况运行时,容量可达1023万千瓦。大古力水电站用60万和70万千瓦大型水轮机,转轮直径分别为9.78米和9.90米,因尺寸过大,故采用分瓣制造现场焊接的技术。发电机转子重达1760吨,安装时,专门设计制造了起重能力达2000吨的厂内起重架。 古里水电站(Guri Hydropower Station) 位于委内瑞拉的卡罗尼(Caroni)河上,距首都加拉加斯东南约500km。电站分2期建设:一期坝高110m,装机容量266万kW;二期将坝加高52m,扩大装机容量至1030万kW,年发电量达510亿kW·h。 卡罗尼河是南美洲奥里诺科(Orinoco)河的支流,长640km。古里坝址位于河口以上95km,集水面积85000km2,流域内平均年降水量达2920mm,多年平均流量4870m3/s。流域内有森林被覆62500km2,泥沙很少。坝址地质为坚硬的花岗片麻岩,可建高坝大库。库区人口稀少,淹没损失小,河道也不通航,这些是分期建设的有利条件。 古里水电站一期工程正常蓄水位215m,相应库容170亿m3,调节库容111亿m3,相当于坝址平均年径流量1537亿m3的7.2%,调节性能较差。二期扩建工程将正常蓄水位提高至270m,库容增至1350亿m3,调节库容854亿m3,相当于年径流量的56%,具有多年调节的能力,并使其下游3座梯级电站增加发电效益。 主坝为混凝土重力坝,一期坝顶高程220m,最大坝高110m,坝顶长846m。其中溢流坝段长184m,设9个溢流孔,每孔宽15.24m、高20.76m,孔口设弧形闸门控制,泄洪流量30000m3/s,分3道泄槽,用混凝土墙隔开。右岸土石坝最大坝高90m,坝顶长220m。一期所建1号厂房长245m,安装10台机组,单机容量18万kW~37万kW,总装机容量266万kW。 二期主坝坝顶加高至高程272m,最大坝高162m,坝顶加长至1426m。右岸连接的土石坝加高至最大坝高102m,加长至4000m;左岸增建土石坝,最大坝高97m,坝顶长2000m。在库边垭口增建多座副坝,总长32km,最大坝高45m。溢流坝段将堰顶抬高55m,分期加高3条泄槽。为保证施工期安全泄洪,3条泄槽逐条分期错开施工,以便在加高其中1条泄槽时,其他2条仍可泄洪。二期增建的2号厂房长392m,安装10台机组,单机额定水头130m时出力61万kW,水头146m时最大出力73万kW,总装机容量730万kW。由于大坝加高,1号厂房的装机容量由原来的266万kW增加出力至300万kW,1号、2号厂房总计装机容量1030万kW。古里水电站枢纽布置见古里水电站一期工程主要工程量:土石方开挖767万m3,土石方填筑347万m3,混凝土浇筑174万m3。一期工程于1963年开工,1968年开始发电,1977年完成。二期扩建工程主要工程量:土石方开挖1433万m3,土石方填筑8543万m3,混凝土浇筑671万m3。二期扩建工程于1976年开工,1984年开始发电,1986年完成。 古里水电站一期工程施工5年即开始发电,以后边发电边扩建,根据用电负荷的增长逐步扩大电站规模。其所发廉价水电,为委内瑞拉节省大量石油,并出口换取外汇,经济效益显著 图库鲁伊水电站(Tucurui Hydroelectric Power Station)是20世纪80年代初世界第四大水电站,巴西的第二大水电站。位于巴西西北亚马孙地区的托坎廷斯河下游。该河干流长2500km,流域面积75.8万km3,大部分属热带雨林区,气候潮湿,年降水量大于2000mm。干流计划分七级开发,本电站为最下游一级。因交通方便,离铁、铝矿近,兼有航运、防洪、灌溉等综合效益,故首先开发。1975年开工,1984年第一台机组发电。电站处的多年平均流量为11000m3/s,河谷开阔,河床及两岸覆盖层一般厚10~20m,最深达40m,且有顺河大断层通过。枢纽挡水前沿总长7810m。各建筑物布置自左至右,包括:左岸土坝长2330m,最大坝高70m;二级船闸的上游级闸室宽33m,长210m,其下游接长5463m的中间航渠及下游船闸,总水头为67m;混凝土挡水坝及坝后发电厂房段,最大坝高77m,初期长400m,最终长1056m;混凝土重力式溢流坝段长580m,最大坝高86m,设23个泄水孔,设计总泄洪量为104400m3/s;河床段粘土心墙堆石坝,长1310m,最大坝高98m;右岸土坝长2611m,最大坝高85m。水库长200km,总库容458亿m3,是巴西最大的水库。共迁移15000人,淹没2160 km3热带雨林区。   电站初期厂房内装12台混流式水轮发电机组,单机出力33万kW,另有2台2万kW厂用机组。至1989年装机容量400万kW,年发电量183亿kW·h。到20世纪90年代最终设计装机容量将达800万kW,年发电量约324亿kW·h。   电站以5条500kV输电线路向巴西三大铝厂、世界最大的卡腊恰斯铁矿以及新兴的贝伦市输送电力,对于开发巴西的北部经济有很大作用。 萨扬舒申斯克水电站(Sayano-Shushenskaya Hydropower Station)是俄罗斯最大水电站。位于叶尼塞河上游。除发电外,有航运效益,控制流域面积18万平方千米。年径流量467亿立方米。基岩为坚硬的结晶片岩。混凝土坝最大坝高245米,坝顶长1066米,是世界最高的重力拱坝。坝体混凝土量850万立方米,居世界大坝坝体混凝土量之冠。总库容313亿立方米。坝后式厂房内安装原苏联设计制造的最大水轮发电机组,单机容量64万千瓦,总装机容量640万千瓦,年发电量235亿千瓦·时。溢洪道设计泄量13600米3/秒,具有世界上落差最大的水跃消能设施。工程于1963年开始施工准备,1968年始建围堰,全部工程在1987年完成,总工期长达19年。远景规划拟建升船机。克拉斯诺亚尔斯克水电站,全称苏联50周年克拉斯诺亚尔斯克水电站,于1955年动工,1967年开始发电,1972年达到设计能力6 000 MW。混凝土重力坝高124 m,坝长1 060 m,库容733亿m3,水库蓄水面积2 000 km2,年发电量204亿kW.h。电站内装PO-115/697a-BM-750型水轮机12台,装CB-1690/115-64型发电机12台,每台发电机功率为500MW,电厂出线为220kV和500kV。 拉格朗德二级水电站(La GrandeⅡ Hydropower Station)位于加拿大魁北克省北部詹姆斯(James)湾边远地区,在拉格朗德河口以上117km处。1982年建成装机容量532.8万kW,平均年发电量358亿kW·h;后扩建199.8万kW,装机容量共达732.6万kW,平均年发电量增至380亿kW·h,装机年利用小时数达5187h,是加拿大已建的最大水电站,也是世界上已建的第三大水电站。电站通过735kV特高压输电线路送电至蒙特利尔用电中心,输电距离1100km。 拉格朗德河长86lkm,流域面积9.8万km2,平均年降水量750mm,平均年径流量536亿m3,坝址处多年平均流量2920m3/s。另从相邻的卡尼亚皮斯科(Caniapiscau)河和伊斯特梅恩(Eastmain)河跨流域引水391亿m3,使总的平均年径流量达927亿m3。拉格朗德二级水电站正常蓄水位175.3m,相应库容617亿m3,死水位167.3m,调节库容193.6亿m3。连同上游拉格朗德三级、四级和卡尼亚皮斯科河等邻近所建的几座大水库,总调节库容达936亿m3,相当于跨流域引水后总的平均年径流量的1.01倍,调节性能良好。库区移民和淹没损失很少。 坝址区基岩为花岗岩,覆盖层厚20m。主坝为斜心墙堆石坝,坝高160m,坝顶长2854m,坝体填方2300万m3。溢洪道位于主坝右侧,设8个溢流孔,各宽20m、高12m,用平板闸门控制。泄洪能力为15300m3/s,泄槽长1750m,尾部用鼻坎挑流人河。一期发电厂房位于主坝下游左侧岸边,进水口有大量挖方,经过16条直径8m的压力斜洞引水人地下厂房。主厂房长438.4m、宽26.5m、高47.3m,是世界上最大的地下厂房。厂房内装有16台水轮发电机组,设计水头137.1m,单机容量为33.3万kW。水轮机进口用圆筒阀门控制,直径7.6m。尾水通过4条各长1220m、宽13.7m、高19.8m的尾水隧洞下泄入河,并建有调压室。发电机引出线由16个母线井引至地面变电站。二期扩建地下厂房布置在一期地下厂房下游约1km处,厂房长221.5m、宽25.3m、高34.5m,安装6台单机容量33.3万kW的水轮发电机组。 水库周围有副坝30座,长60m~6000m不等,累计共长21km。 水电站工程量:主坝土石方填筑2300万m3,副坝土石方填筑2500万m3,进水口及溢洪道泄槽石方明挖840万m3,一期地下厂房系统石方开挖280万m3,二期地下厂房系统土方开挖72.9万m3、石方开挖271.2万m3。 一期工程于1971年成立詹姆斯湾开发公司,开始修筑公路等施工准备工作,1973年地下洞室开工,1979年第1台机组发电,至1982年装完全部16台机组,总工期9年。二期扩建工程于1987年开工,1991年开始发电,1992年完成 丘吉尔瀑布水电站位于加拿大拉布拉多半岛纽芬兰省哈密尔顿(Hamilton)河(又名丘吉尔河)上,装机容量542.8万kW,年发电量345亿kW·h。大部分电力售给相邻的魁北克省,用735 kV特高压输电线路3回送至蒙特利尔,距离1 300 km。电站为引水式。通过2.1 km的隧洞取得约300m的水头。工程于1967年8月开工,1971年12月首批2台机组发电,1974年9月建成,总工期7年零1个月。 坝址以上流域面积6.93万km2,多年平均年径流量439亿m3。正常蓄水位448.6m,总库容334亿m3,调节库容283亿m3,库容系数β1为0.64,可进行多年调节。设计洪水标准为万年一遇,洪峰流量17000m3/s。校核洪水采用可能最大洪水,洪峰流量30600m3/s。电站利用哈密尔顿河上高75m的丘吉尔瀑布以及上下游急滩的集中落差,最大水头322m,设计水头312.5m。正常尾水位129.3m。 机电设备地下厂房内安装11台高水头混流式水轮发电机组。水轮机转轮直径为6m和6.1m,转速200r/min,出力475 MW和500MW。发电机额定容量500MV·A,功率因数0.95和1.0,电压15kV。发电机出线通过斜洞引至容量为500MV·A的一次变压器,升压至230kV。经过230kV母线引出6条电缆,由电缆井接至地面容量为1000 MV·A的二次变压器组,升压至735kV后送出。中国第二大水电站——溪洛渡水电站  第4张

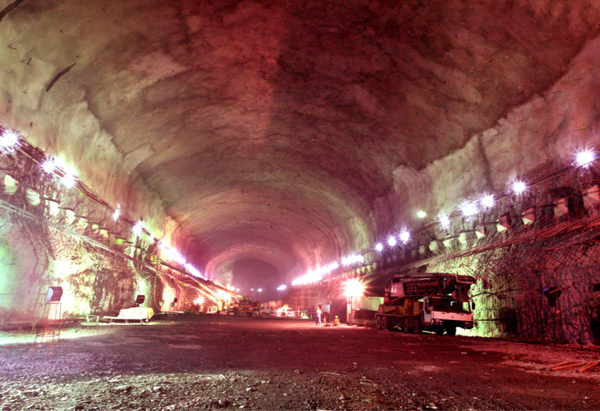

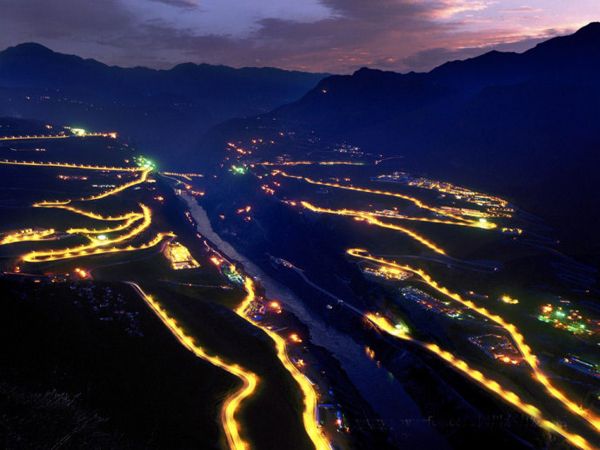

2007年1月17日,溪洛渡水电站工程左岸尾水隧道施工。中国第二大水电站——溪洛渡水电站  第5张2007年4月7日,溪洛渡水电站工地之夜。

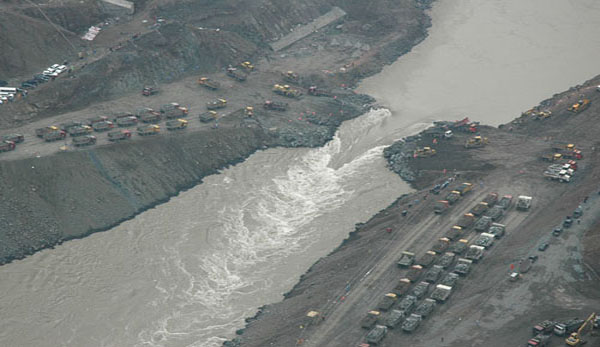

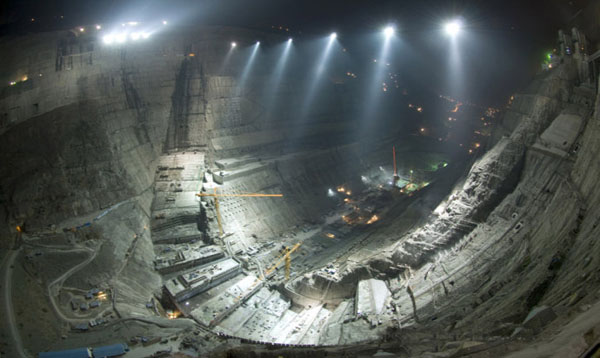

中国第二大水电站——溪洛渡水电站  第6张2007年11月8日,溪洛渡水电站实现大江截流中国第二大水电站——溪洛渡水电站  第7张2009年12月18日,溪洛渡水电站工程大坝施工工地夜景

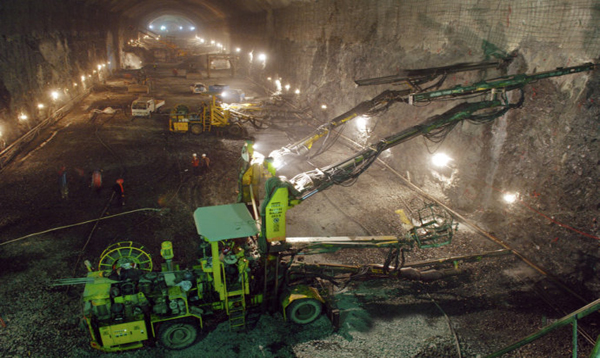

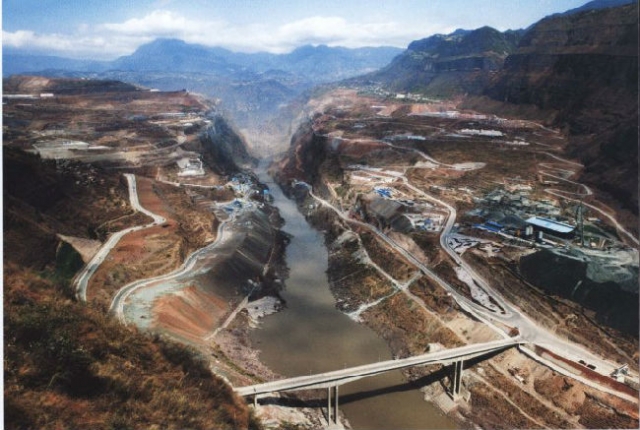

中国第二大水电站——溪洛渡水电站  第8张2010年4月5日,溪洛渡水电站左岸主厂房水轮机组群蜗壳导水座环安装。中国第二大水电站——溪洛渡水电站  第9张2010年7月20日,从金沙江下游侧远眺位于溪洛渡大峡谷的水电站建设工地。

中国第二大水电站——溪洛渡水电站  第10张

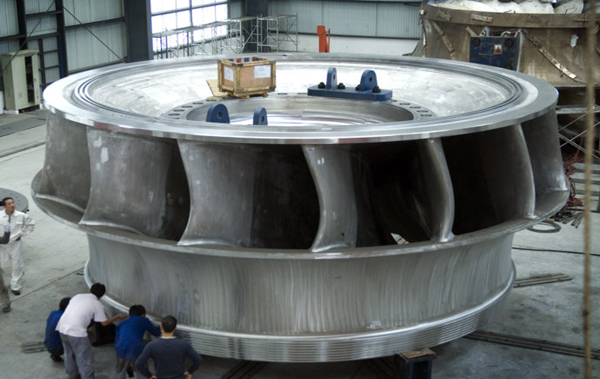

2011年6月,上海福伊特转轮加工厂,溪洛渡右岸地下电站8号机组(溪洛渡首台机组)转轮通过静平衡实验。溪洛渡共安装18台77万千瓦水轮机组,分别由东方电机、哈尔滨电机和上海福伊特承担,三峡发展监理公司建造。8号转轮于2010年7月开始制造。转轮高3.303米,最大直径7.755米,总重量为179吨。

中国第二大水电站——溪洛渡水电站  第11张溪洛渡电站右岸地下工程总体。
